SOP→DIP変換基板を自作。激疲!
最近ずっとアンプ作りにハマっているわけで。
今日、秋葉原の電子部品店「若松通商」から注文していた部品が届いた。
OpAmpのLM6172IMです。
高スルーレート・超低歪み、ネット上での評判も良い。
ということでかなり期待したんだけど、届いたのを見てみたら

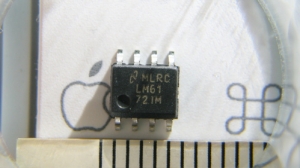

小さい!
一般的なDIPじゃなくてSOPパッケージ!!
写真の通り幅4mmしかない・・。
これじゃあ、今まで作っていたアンプ回路にくっつかないよー
若松通商って客対応がとても愛想悪い冷遇だから・・まあいきなり表面実装品を送ってきても不思議じゃない店だけど。


というわけで、SOP→DIP変換基板が必要。
秋葉原の秋月電子で売っているんだけど、通販するにも送料が高い店!
  ●すぐにこのOpAmpの音聞きたいし
  ●通販するのは金かかるし
なので、
作る事にしました・・・。
このめちゃ小さいやつをやっつける!

どう作れば良いかしばらく悩んだんだけど・・・



ピンソケット?とやらを用意。
50個連結200円くらいだったかな・・

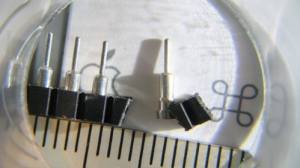

1個ごとの端子をニッパーで慎重に破壊。
これのピン部分だけ取り出す。
ちょっと力入れすぎるとピンも破壊。
繊細な作業。

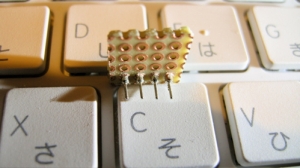

こんな風にユニバーサル基板に付ける。
通常のユニバーサル基板の穴に入らないから
あらかじめ、キリで穴を広げる。
広げすぎるとスカスカの上にランドまで損傷するので、ぎりぎりで止める繊細な穴開け。

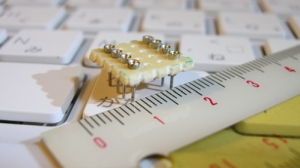

8つつけて完成。
簡単に掲載したけど1.5時間かかったんだぞ・・
そしてこの基板にIC LM6172IM を載せる。

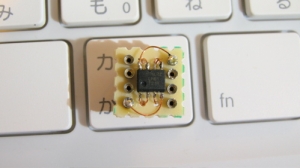

完成。

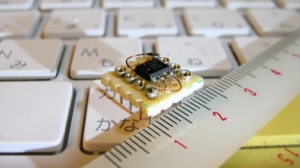

斜めから。
ちゃんと固定できてます。
簡単に掲載したけど、1.5時間はかかったんだぞ!!!!!
しかもものすごい神経集中!
なぜかというと・・



足それぞれにワイヤーを付けてる。
これ、拡大鏡で思いっきり拡大してやっとハンダ付け部が見えて来るくらい小さい。
細かい場所にワイヤーを付けるのはマジで疲れる!!
もっと器用になりたい・・

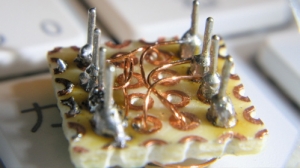

裏面。
市販の変換基板をつかわないなら、回線は自分で作成。
こんな風に一本一本繋ぐ。
1cm四方のエリアに何本もワイヤーを渡すのはマジで疲れる!!

ちなみに、この線は剥き出し銅線に見えるけど、実は
ポリウレタン線と呼ばれる被服付きの線。
エレ工房さくらいで入手。この店は安くて良いね!
ハンダの熱で被服が溶けるので、場合に寄っては便利。
ネガティブ要素は、ススが大量に出るので基板汚れるし、イモハンダになりやすい。




といわけで数時間かけてやっと完成。
良い腕試しになりました。

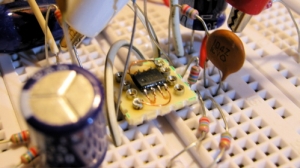

アンプ回路につけて音を聞いてみたら、良い音ーー!
高音が澄んでるね!
低音はイマイチ。エージング不足かな。




というわけで。
器用さに自信のある人は、自作変換基板作成おすすめします。
すっごい疲れるけどっ!!!!!


========================================
写真は全て COOLPIX P5100 で撮影。
MacのiPhotoで露出補正済み。
小さすぎる物は拡大鏡+接写モードの組み合わせで撮影。
写真に出てくる定規目盛りは、1mmピッチ
